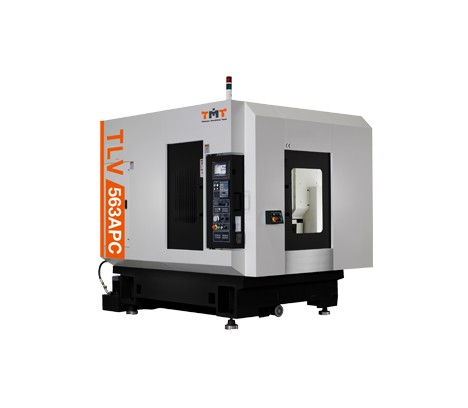

Фрезерный станок TLV-563APC
Краткое описание
- Характеристики
- Комплектация
- Описание
Характеристики
Модельный ряд серии TLV-APC:
- TLV-450APC
- TLV-563APC
- TLV-560APC
- Производитель
ПЕРЕМЕЩЕНИЯ
- Ось Х, мм560
- Ось Y, мм400
- Ось Z, мм400
- Расстояние от поверхности стола до торца шпинделя, мм150-550
СТОЛ
- Размер стола, мм600х425 2 шт
- Макс. нагрузка на стол, кг200
- Макс. высота заготовки, мм300
- Т -образный паз, ммМ12
ШПИНДЕЛЬ
- Частота вращения шпинделя, об/мин10000
- Макс. частота вращения при нарезании резьбы, об/мин5000
- Конус шпинделя24/7
- Тип приводапрямой
СКОРОСТЬ ПЕРЕМЕЩЕНИЯ
- Ускоренные перемещения, м/мм48/48/48
- Рабочие перемещения, мм/мин10000
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
- ТипС манипулятором
- Емкость, шт20+1
- Макс. длина инструмента , мм200
- Макс. диаметр инструмента, мм80
- Макс. масса инструмента, кг3
- Время смены инструмента (инструмент-инструмент), сек1.2
- Время смены инструмента (стружка-стружка), сек3.2
ПРИВОД
- Мощность сервопривода по оси X, кВт1.8/2.2
- Мощность сервопривода по оси Y, кВт1.8/2.2
- Мощность сервопривода по оси Z, кВт2.5/3.0
- Мощность шпинделя, кВт3.7/2.2
ПРОЧЕЕ
- Размеры (ШхДхВ),мм2185х3328х2617
- Вес, кг5300
Комплектация
Стандартная комплектация
- Обдув шпинделя воздухом+
- Лампа рабочего освещения+
- Система охлаждения инструмента и смыва стружки+
- Автоматическая система смазки с обнаружением высокого давления+
- 2х цветная сигнальная лампа+
- Двухсекционный кабинет электрошкафа+
- Инструментальный ящик и набор инструментов для ремонта+
- Двухпаллетный рабочий стол+
- Независимый подвод воздуха к каждому столу+
- Руководство по эксплуатации+
- Руководство по обслуживанию+
Опции
- Шпиндель с частотой вращения, об/мин12 000/15000/20000/24000
- Магазин инструментов (21 инстр.) без манипулятора с серводвигателемTLV-450APC
- Магазин инструментов (30 инстр.) с манипулятором с серводвигателемTLV-560APC
- Шпиндель HSK-63TLV-560APC
- Безинерционный двигатель шпинделядля Mitsubishi
- Увеличение мощности шпинделя до 5.5 кВтTLV-450APC/ TLV-563APC Увеличение мощности шпинделя до11 кВт
- 14 мм Т-слоты для рабочего столаTLV-563APC/ TLV-560APC
- Гидросистема для стола+
- Оптические линейки по трем осям+
- Конвейер для стружки с задним расположениемЛенточный/шнековый
- Увеличение хода по оси Z на 120 ммTLV-560APC
- Подача СОЖ высокого давления через шпиндель+
- Устройство измерения длины инструмента с системой обнаружения поломки+
- 4я осьповоротный стол
- Трансформатор+
Описание
- Смена паллет с высокой точностью достигается за счет механизма позиционирования муфты, состоящей из 3 х частей.
- Телескопический кожух оси Х, отдельные зона резки и зона без резки, продлевают срок службы деталей трансмиссии.
- Перемещение колонны, увеличенное основание опоры и облеченные движущиеся части станка позволяют делать обработку на высоких скоростях без вибраций.
- Несущие части станка изготовлены из высококачественного чугуна «Механит». Это обеспечивает и прочность конструкции и долговечное сохранение точностных характеристик.
- Высота основания увеличена, чтоб сократить расстояние от шпинделя до блоков, тем самым обеспечив большую жесткость при обработки.
Прямой привод шпинделя
- Шпиндель напрямую приводится в движение от двигателя, без шума, люфта и вибраций.
- Для ВТ-30 максимальная скорость вращения шпинделя 24 000 об/мин (опц.)
- Для ВТ-40 максимальная скорость вращения шпинделя 15 000 об/мин (опц.)
- Удовлетворяет требования высокоточной обработки
- Высокая жесткость, высокая скорость вращения шпинделя, низкие вибрации
- Обдув шпинделя воздухом предотвращает попадание влаги и стружки в шпиндель.
Магазин инструментов
- TLV-563/560APC оснащены магазином инструментов инверторного типа. Очень жесткая колонна фрезерного станка повышает жесткость и стабильность обработки. Быстрая, плавная и бесшумная смена инструментов.
- Для ВТ-40 время смены инструмента (инструмент-инструмент) в магазине с манипулятором на 24 позиции – 1.7 сек.
- Для ВТ-30 время смены инструмента (инструмент-инструмент) в магазине с манипулятором на 20 позиции – 1.2 сек.
- TLV-450APC оснащен магазином инструмента без манипулятора. Точный зажим обеспечивает стабильную и надежную смену инструментов
- Для ВТ-30 время смены инструмента (инструмент-инструмент) в магазине без манипулятора на 14/21 позиции – 1.5 сек.
Высокая точность, быстрая смена паллет
- Смена паллет с высокой точностью достигается за счет 3х точечной схемы базирования.
- Смена паллет происходит за 4 сек (TLV-560APC) / 3.2 сек. (TLV-450APC)
- Каждая рабочая зона оснащена собственной вневмосистемой (гидросистемой – опц.) для фиксации стола и зажимных приспособлений.
