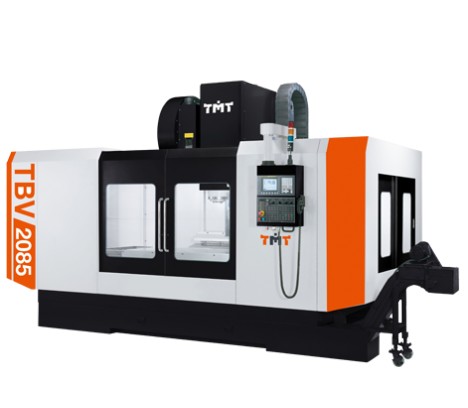

Фрезерный станок TBV-2085

Краткое описание
Фрезерный станок TBV-2085 разработан для повышения производительности процесса резки. Качественная металлообработка и низкая стоимость эксплуатации. Выбирайте необходимое оборудование из линейки качественных вертикальных обрабатывающих центров от компании ТМТ (Taiwan Machine Tool).
смотреть характеристики
  • Характеристики
  • Комплектация
  • Описание
Характеристики
Модельный ряд серии TBV:
  • Система ЧПУ
    0i-M
СТОЛ
  • Размеры стола, мм
    2100х800
  • Т-пазы (размер х кол-во х шаг), мм
    22х6Тх125
  • Максимальная нагрузка на стол, кг
    2400
ПЕРЕМЕЩЕНИЯ
  • Ось Х, мм
    2000
  • Ось Y, мм
    850
  • Ось Z, мм
    750
  • Расстояние стол - торец шпинделя, мм
    150 - 900
  • Расстояние колонна - ось шпинделя, мм
    850
  • Мощность привода шпинделя (пост./30 мин.), кВт
    15/18,5
  • Частота вращения шпинделя, об/мин
    6000
  • Конус шпинделя
    BT-50
ПРИВОД
  • Мощность сервоприводов по осям X, Y, Z, кВт
    7/7/7
  • Мощность масляного насоса, Вт
    30х2
  • Мощность насоса для СОЖ, Вт
    750
СКОРОСТЬ ПЕРЕМЕЩЕНИЙ
  • Ускоренные перемещения по осям X/Y/Z, м/мин
    15 / 15 / 12
  • Рабочие перемещения, мм/мин
    10000
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
  • Тип и емкость магазина
    тип "Рука" 24 инструмента
  • Макс. диаметр инструмента (с соседними), мм
    110
  • Макс. диаметр инструмента (без соседних), мм
    200
  • Максимальный вес инструмента, кг
    15
  • Время смены инструмента (инструмент - инструмент), сек
    3,5
Комплектация
СТАНДАРТНАЯ
  • Шпиндель
    8000 об/мин, ременный привод
  • Система ЧПУ
    0i-M
  • Инструментальный магазин
    тип "Рука", 24 инструмента
  • Полная брызгозащита
    +
  • Система масляного охлаждения шпинделя
    +
  • Двухскоростной редуктор
    TBV-1685
  • Система продувки шпинделя воздухом
    TBV-1100/1300/1172/1272/1472
  • Программируемая автопродувка
    +
  • Система смыва стружки
    +
  • Система подачи СОЖ
    +
  • Автоматическая система смазки
    +
  • Электрошкаф с теплообменником
    +
  • Стружечный шнек
    лево-, правосторонний, TBV-1685
  • 3-х цветная сигнальная лампа
    +
  • Лампа рабочего освещения
    +
  • Инструментальный ящик и инструменты
    +
  • Руководство по техническому обслуживанию
    +
  • Руководство оператора
    +
  • Система автоматического отключения питания
    +
  • Функция жесткого нарезания резьбы
    +
  • Память макро-программ
    640М
  • Разъем карты памяти
    PCMCIA
  • Ethernet
    +
  • Трансформатор
    +
ОПЦИИ
  • Шпиндель
    10000/12000 об/мин, ременный привод
  • Шпиндель
    12000/15000 об/мин, прямой привод (Direct Drive)
  • Шпиндель
    4500/6000 об/мин, редуктор (TBV-1172/1272/1472)
  • Система подачи СОЖ высокого давления через шпиндель
    CTS
  • Оптические линейки по осям X, Y, Z
    +
  • Интерфейс 4-й оси
    +
  • Интерфейс 4.5 оси (качающийся поворотный стол)
    +
  • Ленточный конвейер стружки
    +
  • Скребковый конвейер стружки
    +
  • Шнековый конвейер стружки
    +
  • Ручная/автоматическая система настройки и привязки инструмента
    +
  • Автоматическая система измерения детали
    +
  • Увеличение высоты колонны
    на 200 мм
  • Маслоотделитель
    +
  • Воздушный пистолет
    +
  • Пистолет СОЖ
    +
Описание

Система масляного охлаждения

Трубки масляного охлаждения соединены с адаптером двигателя шпинделя и шпинделем, что исключает температурную деформацию.

Шпиндель

  • Коробчатая шпиндельная бабка имеет усиленную конструкцию и специально рассчитанное ребро жесткости
  • Шпиндель смонтирован на радиально-упорных подшипниках, что помогает достичь оптимальной жесткости шпинделя и точности обработки.
  • Минимальная амплитуда динамической вибрации составляет ± 2 мкм.
  • Равномерные точки смазки на направляющих скольжения. В станке используется маслораспылитель типа для равномерной подачи масла в каждую точку, обеспечивая равномерный смазывающий эффект.

Эффективная смазочная система

  • Правильно спроектированная смазочная система позволила избежать «эффекта залипания» на направляющих скольжения.
  • Масляные канавки оснащены системой сброса давления для устранения проблемы плавания из-за избыточного давления масла.

Высокоточное трехмерное координатное измерение

Тщательный контроль всех конструкционных деталей машины выполняется на сложной 3-х координатно-измерительной машине (КИМ) для обеспечения высочайшей точности сборки деталей.

Высокотехнологичный контроль точности

Каждый станок подвергается высокотехнологичному контролю с помощью лазерного измерителя и датчика ball bar от компании Renishaw, что гарантирует максимальную стабильность и точность позиционирования.

Трехосные прямоугольные направляющие скольжения

Надежно, стабильно, точно!

Данные характеристики гарантируют высокую точность в обработки при каждой работе на ВОЦ (Вертикальный обрабатывающий центр) от компании ТМТ (Taiwan Machine Tool)

Двухскоростной редукторный шпиндель (для TBV-1685/1885/2085)

Отличается высокой эффективностью, высоким крутящим моментом и минимальным шумом.

Мощная система смыва стружки

По обеим сторонам ограждения кожуха станка установлено несколько промывочных форсунок. Они обеспечивают эффективное удаление стружки во время обработки.

Магазин инструментов (ОПЦ)

Предусмотрены магазины на 30 и 40 инструментов.

Редукторный шпиндель (ОПЦ)

Шпиндель редукторного типа может достигать 4500/6000 об/мин, обеспечивая высокий крутящий момент, который отвечает потребностям клиентов при тяжелой металлообработке

Шпиндель с прямым приводом ОПЦ

От шпинделя с прямым приводом исходит меньше вибрации, чем от шпинделя с ременным приводом, что значительно улучшает качество обработки поверхности и точность обработки.

Подача СОЖ через шпиндель (ОПЦ)

Система подачи СОЖ через шпиндель полностью охлаждает обрабатываемую деталь и удовлетворяет потребностям при резке различных материалов.

Оптическая  линейка (ОПЦ)

Точность можно значительно повысить с помощью оптической линейки.
