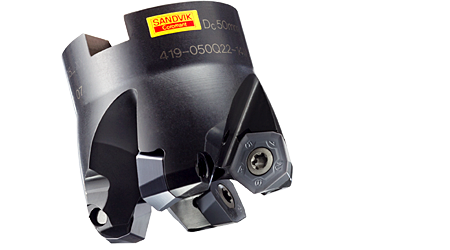

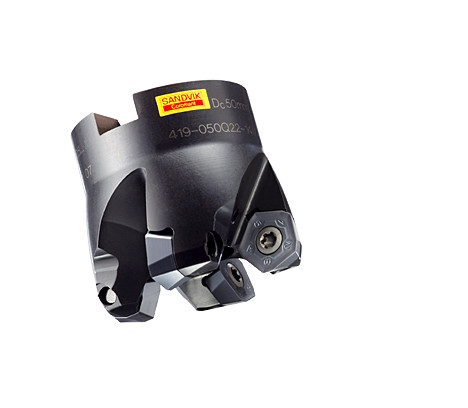

Фреза с высокими подачами CoroMill® 419

Краткое описание
  • Первый выбор для обработки нержавеющей стали и жаропрочных сплавов
  • 5 режущих кромок
  • Внутренний подвод СОЖ

Производитель: Sandvik

  • Описание
Описание

CoroMill® 419 – это фреза с пятикромочными пластинами для черновой и получистовой обработки с высокими подачами. Она обеспечивает превосходную обработку многих групп материалов и имеет большие возможности для оптимизации. Высокая подача и низкие силы резания снижают шумы, создавая комфортную для оператора среду.

Преимущества:

  • Высокая производительность на операциях, где требуются низкие силы резания
  • Высокая стойкость инструмента, особенно при фрезеровании труднообрабатываемых материалов
  • Прочные пластины с жёстким закреплением для надёжной обработки
  • Низкий уровень энергопотребления

Особенности:

  • Пять режущих кромок на пластину
  • Широкий выбор сплавов и геометрий
  • Радиусные пластины и пластины с фаской
  • Внутренний подвод СОЖ к режущим пластинам обеспечивает эффективную обработку с применением СОЖ, а также охлаждение сжатым воздухом
  • Небольшая радиальная составляющая силы резания за счет главного угла в плане 19 градусов и положительного осевого угла наклона пластин



Режущие пластины с пятью режущими кромками.

Область применения:

  • Высокопроизводительное торцевое и профильное фрезерование, включая врезание под углом и винтовую интерполяцию
  • Подходит для большинства видов обработки и отраслей промышленности
  • Обработка деталей, требующих большого вылета инструмента
  • Подходит для станков низкой мощности и нежёстких креплений



  Торцевое фрезерование              Фрезерование с врезанием под углом                    Винтовая интерполяция

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Heat resistant super alloys
  • Hardened steel
Диам. фрезы CoroMill® 419
iC 14
Угол врезания (α°) b 6,8
max ap 2,0
max Dm min Dm
32 10 45,5 61,7
36 9 53,5 69,7
38 9 57,7 73,9
40 8 61,5 77,7
42 8 65,5 81,7
50 8 81,5 97,7
50,8 8 83,1 99,3
52 8 85,5 101,7
63 7 107,5 123,7
63,5 7 108,5 124,7
66 6 113,5 129,7
76,2 5,5 133,9 150,1
80 5 141,5 157,7
84 5 149,5 165,7
100 3 181,5 197,7



Ассортимент

Фрезы

Тип соединения Диаметр резания, мм Диаметр резания,  дюймы
Coromant Capto® 36, 42, 52, 66, 84 1,5, 2, 2,5
Цилиндрический хвостовик 32, 40 1,25, 1,5
Крепление на оправке 44, 50, 52, 54, 63, 66, 80, 84, 100 2, 2,5, 3, 4

Пластины

Область применения Геометрия Сплав
Торцевое фрезерование -MM GC1040, GC2040, S30T, S40T, GC1030, GC4230, GC1010
-PM GC1020, GC1030, GC1040, GC2040, GC3040, GC4240, GC4230, GC4220, S30T, S40T, GC3330
-PH G4240, GC4230, GC4220, GC1010, GC3330
Торцевое и контурное фрезерование -SM S30T, S40T, GC2040, GC1040, GC4240, GC4230, GC1030, GC1020
-KH GC4230, GC4220, GC3040, GC1020, GC3330



Программирование

Остаточный припуск и программируемый радиус

DC
мм
Rp
мм
t
мм
t1
мм
32
40–100
4,5
4,5
1,1
1,1
6,8
7,3

t = недорез материала
