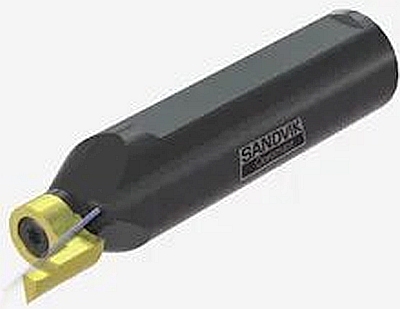

Резец для обработки внутренних канавок CoroCut® MB

Краткое описание
  • Внутренняя токарная обработка, диаметр от 10 мм
  • Точение, нарезание резьбы, отрезка и обработка канавок
  • Точность размеров

Производитель: Sandvik

  • Описание
Описание

CoroCut® MB – это высокоточная система для обработки канавок, торцевых канавок, профильной обработки и обработки фаски под отрезку. Острая режущая кромка и тонкое покрытие пластин в сочетании со стабильностью инструментов делают эту систему идеальным решением для внутренней обработки.

Преимущества:

  • Обработка без вибраций
  • Быстрая настройка инструмента и режущей пластины
  • Жесткое высокоточное соединение между пластиной и державкой


Технические особенности:

  • Сменная режущая пластина с торцевым креплением
  • Острые режущие кромки
  • Геометрии и сплавы для обработки всех материалов
  • Твердосплавные хвостовики для обработки с большим вылетом
  • Внутренний подвод СОЖ
  • Закрепление во втулках EasyFix
  • Пластины для обработки канавок с широким выбором значений ширины и радиуса при вершине – в том числе для обработки стандартизованных канавок, например под уплотнительные и стопорные кольца


Область применения:

  • Чистовая и прецизионная обработка с небольшими подачами и скоростями
  • Для обработки неглубоких канавок
  • Операции нарезания резьбы, точения, обратного растачивания, обработки торцевых канавок, профильной обработки и обработки фаски под отрезку
  • Специализированная державка для обработки торцевых канавок с соплами для подачи СОЖ под высоким давлением

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Heat resistant super alloys

Рекомендации:

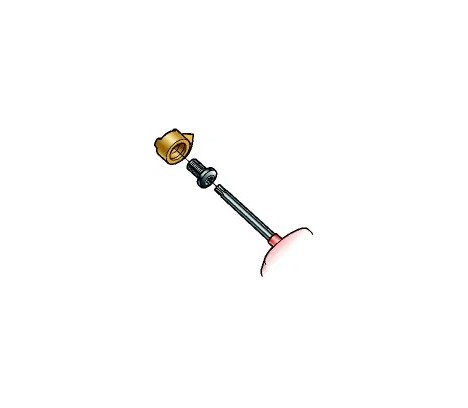

Пластина имеет торцевое крепление винтом и базируется по трем направляющим для обеспечения надежности и стабильности закрепления.

  • Размер 07 для обработки отверстий диаметром min 10 мм (0,394")
  • Размер 09 для обработки отверстий диаметром min 14 мм (0,551")
  • Размер 11 для обработки отверстий диаметром 16 мм (0.630")

Оснастка

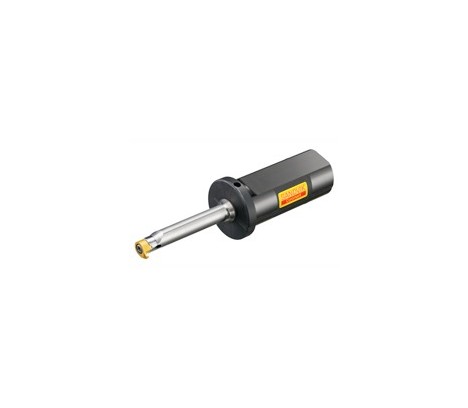

Для уменьшения вибраций при обработке и точного позиционирования режущей кромки пластины относительно высоты оси центров станка используйте цилиндрические оправки со втулками EasyFix. Изготавливаются оправки как со стальным, так и с твердосплавным хвостовиком для внутреннего подвода СОЖ.

  • Оправки со стальными хвостовиками для обработки с вылетом до 1 x D
  • Оправки с твердосплавными хвостовиками для обработки с вылетом до 5,5 x D
  • Втулка EasyFix для уменьшения вибраций и быстрой настройки
