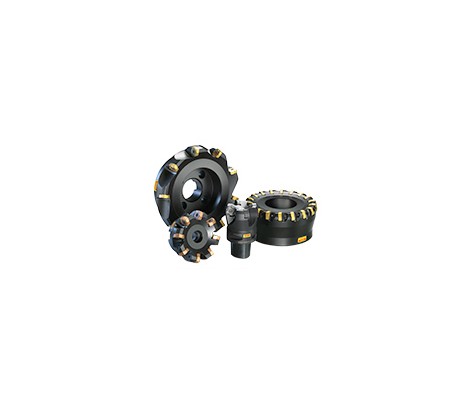

Торцевая фреза CoroMill® 365

Краткое описание
  • Первый выбор для получистовой и черновой обработки чугуна
  • 8 режущих кромок
  • Мелкий шаг зубьев
  • Угол в плане 65 градусов

Производитель: Sandvik

  • Описание
Описание

CoroMill® 365 – это лучшее решение для чернового и получистового торцевого фрезерования деталей из чугуна и стали. Этот инструмент рекомендуется применять в крупносерийном производстве и в случаях, когда важна высокая скорость съёма материала.

Преимущества:

  • Пластины, позволяющие вести обработку с глубиной резания AP до 6 мм
  • Уникальная конструкция с восемью режущими кромками, обеспечивающая высокую эффективность обработки и позволяющая снизить себестоимость детали
  • Многокромочные самоцентрирующиеся пластины обеспечивают жёсткость и надёжную обработку
  • Мелкий шаг зубьев фрезы позволяет увеличить подачу для повышения эффективности производства

Особенности:

  • Соединение Coromant Capto® или крепление на оправке
  • Внутренний подвод СОЖ
  • Имеются пластины правого или левого исполнения
  • Лазерная маркировка марки сплава и геометрии на пластине для её лёгкой идентификации
  • Пластины Wiper для повышения качества обработанной поверхности

Область применения:

  • Торцевая фреза разработана для обработки материалов группы ISO K, но хорошо работает также и по материалам групп ISO P и ISO H
  • Диапазон диаметров: 40–250 мм, 160–500 мм (прижим клин-прихватом)

Применимость:

  • Сталь
  • Чугун
  • Hardened steel

Рекомендации

Размер пластины​

Глубина резания до 6 мм.

Технология Wiper для повышения качества обработанной поверхности

Для чистовой обработки доступны два вида пластин Wiper нейтрального исполнения.

  • Пластины Wiper с длиной режущей кромки 4 мм имеют две кромки для фрез правого исполнения и две кромки для фрез левого исполнения.

  • Пластины Wiper с длиной режущей кромки 8 мм имеют одну кромку для фрез правого исполнения и одну кромку для фрез левого исполнения.

Для получения высокого качества поверхности важно, чтобы подача на оборот (fn = fz x zn) была меньше 80% длины зачистной режущей кромки Wiper (bs 2). Естественно, что чем больше диаметр фрезы, тем больше подача на оборот fn, что в свою очередь требует большей длины bs.





 Закрепление пластин

Конструкция инструмента обеспечивает большую опорную поверхность и оптимальное распределение сил резания.



Одни и те же пластины используются в корпусах фрезы с прижимом клин-прихватом и с закреплением винтом.




Прижим клин-прихватом

  • Фрезы большего диаметра с мелким шагом зубьев
  • Фрезы со сменным базовым элементом диаметром 250–500 мм изготавливаются по запросу
  • Для фрезерования материалов, дающих короткую стружку, где не требуется большой объём стружечных канавок
  • Сверхжёсткое закрепление пластин

Закрепление пластин винтом

  • Фрезы меньшего диаметра
  • В основном для фрезерования группы материалов ISO P

​Ассортимент

Стандартный ассортимент

Диаметр​ Система крепления​ APMX
40–60 мм​

Coromant Capto®

6 мм
50–250 мм​ Крепление на оправке 6,0 мм
80–160 мм​ Оправка CIS ​ 6,0 мм
1,5–2,5" Coromant Capto® 0,236"​
2,0–10"​ Крепление на оправке​ 0,236"​
