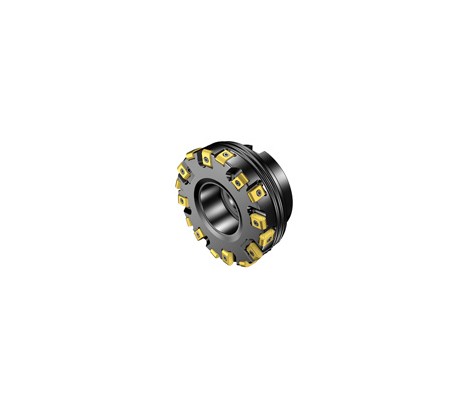

Торцевая фреза ​CoroMill® 425

Краткое описание
  • Первый выбор для чистовой обработки чугуна
  • 8 режущих кромок
  • Высокоточная система регулировки для пластин Wiper

Производитель: Sandvik

  • Описание
Описание

CoroMill® 425 — новый инструмент для чистового торцевого фрезерования чугуна, специально разработанный для автомобильной промышленности. Точная и надежная система регулировки делает систему CoroMill 425 самой удобной в использовании из предлагаемых на рынке. Фреза имеет восемь режущих кромок, которые используются и в качестве рабочих, и в качестве зачистных.

Преимущества:

  • Простота использования
  • Восемь режущих кромок
  • Точная и надежная система регулировки

Область применения​

  • Чистовое торцевое фрезерование чугуна
  • Качество обработанной поверхности в пределах диапазона Ra<1 мкм и Rz<10 мкм, WT<10 мкм (при рекомендуемых режимах резания), и Rmax <15 мкм
  • Обрабатываемые материалы: серый чугун, чугун с шаровидным и вермикулярным графитом
  • Основные детали:
    • Блоки двигателей
    • Головки цилиндров
  • Прочие детали: корпуса мостов, тормозные суппорты, картеры двигателей

  Как решить распространенные проблемы

Большие затраты времени на смену режущих пластин
Пластины Wiper заменяются одновременно с рабочими режущими пластинами. Запатентованная система регулировки пластин обеспечивает их надежное и точное позиционирование. Система также позволяет регулировать пластины Wiper по высоте без ослабления зажимного винта картриджа.

Выкрашивание и образование заусенцев на выходе
Конструкция пластин с углом в плане 25° и разными оптимизированными фасками помогает уменьшить выкрашивание и образование заусенцев.

Стойкость инструмента
Сплавы GC1010 (без СОЖ) и K20W (с СОЖ) повышают стойкость инструмента при обработке чугуна с вермикулярным графитом. Стойкость пластин Wiper и рабочих режущих пластин одинаковая.

Применимость:

  • Чугун

Технические особенности

  • Восемь режущих кромок (четыре горизонтальных и Wiper, плюс четыре вертикальных)
  • Нейтральная режущая пластина размером IC17
  • Радиус пластины Wiper 1250 мм
  • Одна геометрия (E-KL)
  • Максимальная глубина резания: 0,9 мм
  • fz: 0,1–0,3 мм
  • Сплавы: GC1010, GC1020, K20W, GC3220, GC3330



Угол в плане 25° и разные оптимизированные фаски уменьшают выкрашивание при обработке чугуна.

Ассортимент продукции

 Диапазон диаметров 100–254 мм (3.937–10.00")
 Угол в плане 25°
 Соединение Крепление на оправке*
 Шаг M и H
 Левая и правая фрезы Да
 Метрические и дюймовые Да
 Wiper Да
 Внутренний подвод СОЖ Нет**


*Coromant Capto (HSK в дюймах) можно заказать через наш сервис Tailor Made.
** Если требуется, через наш сервис Tailor Made можно заказать внутренний подвод СОЖ.

Регулируемые пластины Wiper

Фреза CoroMill 425 рассчитана на работу с легко регулируемыми зачистными пластинами. Можно смещать пластины Wiper вверх и вниз, не откручивая зажимной винт картриджа.

Благодаря этой конструкции система регулировки очень стабильна и точна. Однако клин может прилипать к кассете.

При начальном вращении отвертки иногда может потребоваться значительное усилие для отсоединения клина от кассеты.
