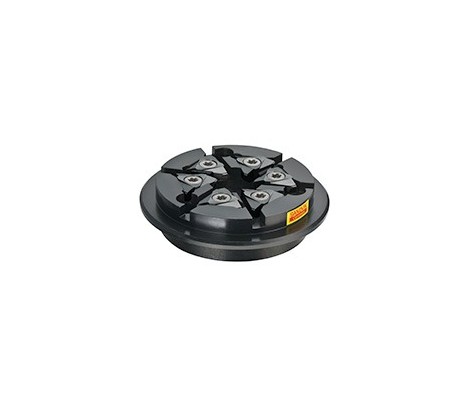

Фреза для фрезерования резьбы CoroMill® 325

Краткое описание
  • Производительная высокоточная фреза для вихревого резьбофрезерования
  • Совместимость с многими автоматами продольного точения
  • Легкая обработка глубоких резьб
  • Оптимизированы для обработки титана и нержавеющей стали

Производитель: Sandvik

  • Описание
Описание

Медицинские костные винты, червячные передачи, ходовые винты, имплантаты и другие мелкоразмерные детали нуждаются в новых технологиях их изготовления, которые бы позволили быстро и качественно обрабатывать специальные профили резьб на таких деталях.

Пластины и корпуса фрез CoroMill® 325 для вихревого нарезания резьбы позволяют осуществлять обработку на автоматах продольного точения различных типов. Они могут нарезать резьбу на длинных тонких деталях без предварительной обработки поверхности с большими скоростями и изготавливать широкий диапазон высокоточных винтов без применения специализированных станков для вихревого резьбонарезания.

Преимущества:

  • Повышение производительности
  • Контроль над стружкодроблением
  • Повышение стойкости
  • Сокращение затрат
  • Резьбы высокого качества
  • Один сплав для обработки всех материалов

Особенности:

  • Совместимость с многими автоматами продольного точения
  • Легкая обработка глубоких резьб
  • Отсутствие необходимости в дополнительных чистовых операциях
  • Оптимизированы для обработки титана и нержавеющей стали
  • Доступны заготовки и инженерные решения для изготовления пластин с требуемыми уникальными профилями

Область применения

Типичные детали:

  • Костные винты
  • Спинальные винты
  • Зубные имплантаты
  • Другие длинные тонкие детали

Типичные материалы:

  • Титан
  • Нержавеющая сталь

Применимость:

  • Нержавеющая сталь
  • Цветные металлы
  • Heat resistant super alloys

Обрабатываемые материалы, охватываемые предлагаемыми сплавами, включают в себя нержавеющую сталь, цветные металлы и титан. Однако возможна обработка и других материалов. Для получения дополнительной информации обратитесь к представителю компании Sandvik Coromant.

Ассортимент

Винторезные головки для различных марок автоматов продольного точения:

  • Citizen
  • DMG MORI
  • Doosan
  • Goodway
  • Hanwha
  • Nexturn
  • Star
  • Tornos
  • Tsugami

Пластины для стандартных и специальных резьб

Стандартные пластины для вихревого нарезания резьб форм HA и HB доступны в качестве складских позиций. Эти резьбы имеют специфические размеры и допуски, необходимые для костных винтов и других медицинских имплантатов. Однако любые профили резьбы, реализацию которых допускают параметры заготовки пластины, можно заказать в качестве инженерного решения. Для получения дополнительной информации обратитесь к представителю компании Sandvik Coromant.


Резьба HA Резьба HB​


Рекомендации

Пошаговые инструкции:

  1. Выберите корпус фрезы, подходящий для вашего приводного блока, и режущую пластину, соответствующую требующейся вам резьбе
  2. Установите фрезу в головку для вихревого резьбонарезания и установите пластины
  3. Задайте угол наклона инструмента соответственно углу подъема резьбы и установите центр инструмента в нулевое положение (X=0, Y=0)
  4. Запрограммируйте смещение корпуса фрезы относительно оси, в зависимости от диаметра резьбы, в соответствии с требуемым диаметром винта
  5. На операциях точения и фрезерования придайте головке винта требуемую форму
  6. Приступайте к вихревому резьбонарезанию.
  • Вращение корпуса фрезы и детали должно осуществляться в одном направлении (попутное фрезерование) для повышения стойкости инструмента
  • Вращение корпуса фрезы должно обеспечивать требуемую скорость резания
  • Вращайте заготовку на более медленной скорости, скоординированной с вращением инструмента, чтобы добиться требуемой подачи на зуб Согласуйте движение фрезы с вращением детали для обеспечения лучшего качества поверхности и производительности

        7. Для правильного формирования резьбы подача заготовки во фрезу должна быть согласована с вращением.
