Фреза для фрезерования резьбы CoroMill® 328

Краткое описание
Для неглубоких канавок, включая канавки под пружинные кольца в отверстиях среднего размера 3 режущие кромки

Производитель: Sandvik

  • Описание
Описание

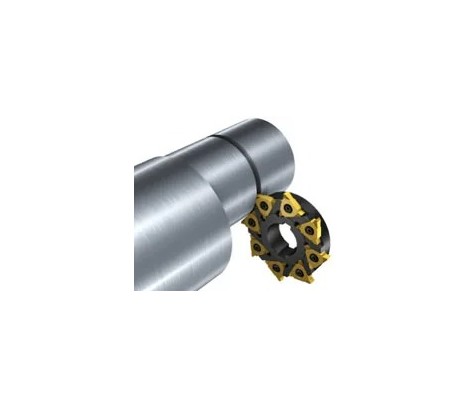

Универсальная фреза, которую можно использовать для обработки различных типов канавок, резьб и фасок; эксцентриковых деталей, например корпусов коробок передач, крупногабаритных сборок, в основном на обрабатывающих центрах, и вращающихся узлов на токарных станках.

Преимущества:

  • Режущие пластины устанавливаются в гнезда, обеспечивающие надежное и стабильное закрепление
  • Экономичная режущая пластина с тремя кромками
  • Обширная программа режущих пластин: для обработки канавок под стопорные кольца, пазов, резьбы и т.д.
  • Низкие силы резания
  • Острая шлифованная пластина
  • Возможность обработки резьб различного шага одним инструментом
  • Превосходный выбор для внутренней и наружной обработки

Технические особенности:

  • Корпуса четырех типоразмеров для пластин одного размера
  • Острые режущие кромки для высококачественной обработки канавок без заусенцев
  • Один сплав GC1025 с покрытием PVD для обработки материалов всех групп
  • Несколько режущих кромок для экономичной обработки

Область применения:

  • Резьбофрезерование
  • Обработка канавок
  • Обработка канавок под стопорные кольца для отверстий диаметром более 39 мм (1,535")

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Цветные металлы
  • Heat resistant super alloys
  • Hardened steel

Рекомендации

При программировании подачи центра инструмента подача периферии может оказаться слишком большой. Не забывайте программировать компенсацию радиуса, чтобы обеспечить правильную величину подачи.

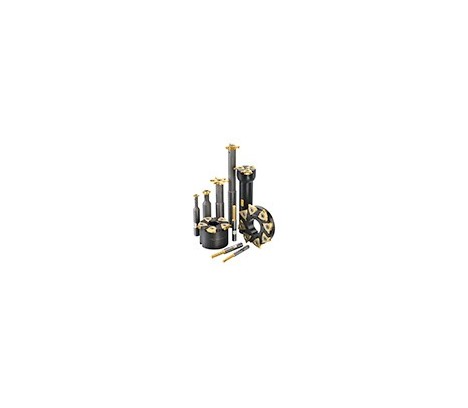

Ассортимент

  • Режущие пластины для обработки канавок под стопорные кольца и фасок за одну операцию, ширина 1,1–5,15 мм.
  • Режущие пластины для обработки канавок под стопорные кольца, ширина 1,30-5,15 мм
  • От 2 до 8 пластин, каждая с тремя индексируемыми режущими кромками для повышения производительности и экономичности

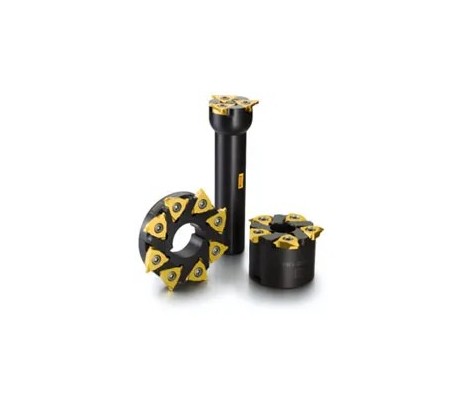

  • С креплением Weldon (B), на оправке (Q) и с отверстием со шпоночным пазом (S)


Режущая пластина:

Обработка канавок и канавок под  стопорные кольца

​Обработка канавок под стопорные кольца с фаской

Нарезание резьбы

       ​

 ​



          ​



​Шаг 1,5–6 мм (16-4 t.p.i)

Неполный профиль V-образный профиль 60°

Метрическая 60° (полный профиль) UN 60°
