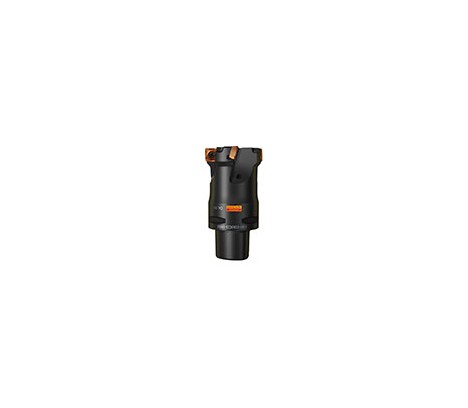

Торцевая фреза CoroMill® 490

Краткое описание
  • Для обработки прямоугольных уступов с патронами меньшего размера
  • 4 режущие кромки
  • Опорная пластина для повышения безопасности
  • Внутренний подвод СОЖ

Производитель: Sandvik

  • Описание
Описание

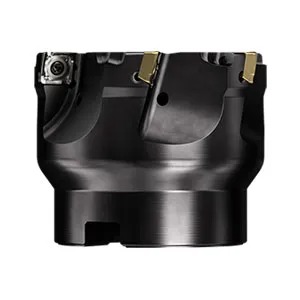

Обработка прямоугольных уступов без ступеней

Высокая точность изготовления корпуса фрезы и расположения режущих пластин, а также низкий уровень вибраций в процессе резания обеспечивают получение строго прямоугольных уступов.

Высокая точность и соблюдение размерных допусков

​Острые кромки и гладкие профили без заусенцев, что также эффективно уменьшает необходимость в чистовой обработке.

Фреза с положительными углами и ненагруженным резанием

Ненагруженное резание обеспечивает превосходное качество поверхности и оптимальное использование станков небольшой мощности. Это также упрощает использование фрезы в инструментальных сборках с большим вылетом.

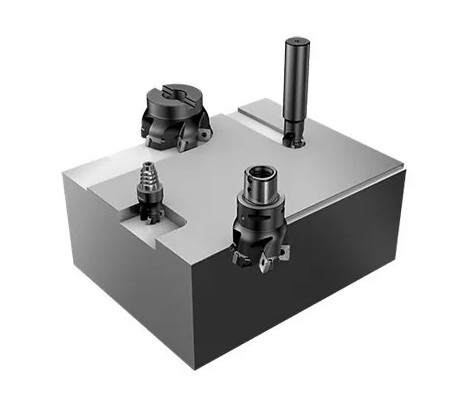

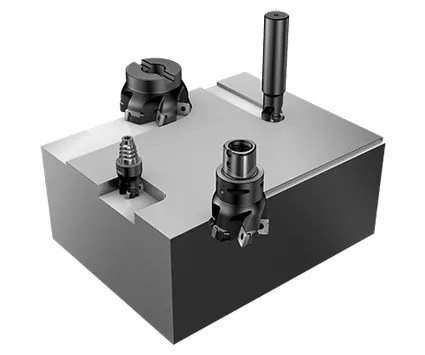

Область применения

  • Общее и многопроходное фрезерование уступов
  • Торцевое фрезерование
  • Обработка кромок
  • Плунжерное фрезерование
  • Фрезерование пазов
  • От черновой до чистовой обработки

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Цветные металлы
  • Heat resistant super alloys
  • Hardened steel

Ассортимент

Корпус фрезы

Диаметр:
Концевые фрезы: 20–40 мм
Фрезы для обработки прямоугольных уступов: 40–250 мм
Шаг: Крупный (L), нормальный (M), мелкий (H)
Внутренний подвод СОЖ у всех корпусов фрез <125 мм

Пластины

Размеры пластин: 08 и 14
Радиусы: 0,4–2,0 мм
Сплавы: Пластины из твердого сплава, керамики и кубического нитрида бора (CBN)
Геометрии: Геометрии для ненагруженного, среднего и тяжелого резания

Крепление инструмента

Соединения: Coromant Capto®, Coromant EH, цилиндрический хвостовик, крепление на оправке, крепление на оправке CIS, Weldon, HSK

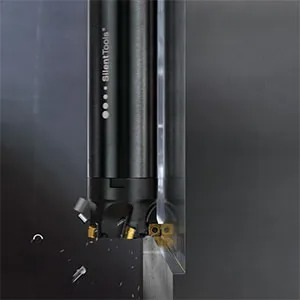

Антивибрационные корпуса Silent Tools™ для обработки деталей, требующих длинных инструментальных сборок.

Фрезерование труднообрабатываемых материалов

Фрезерование закаленной стали сопряжено с рядом проблем. Материал режущего инструмента должен иметь хорошую стойкость к пластической деформации, химическую стойкость при высоких температурах, механическую прочность и стойкость к абразивному износу. Доступны фрезы CoroMill 490 с керамическими пластинами и пластинами из кубического нитрида бора (CBN) для обработки закаленной стали.

  • CC6190 — керамика на основе нитрида кремния для легкой черновой и получистовой обработки отбеленного чугуна в стабильных условиях, без применения СОЖ
  • CB50 — твердый сплав со вставками из кубического нитрида бора (CBN), предназначенный для получистовой и чистовой обработки в стабильных условиях без применения СОЖ. Подходит для использования там, где требуется высокая стабильность размеров и стойкость инструмента
